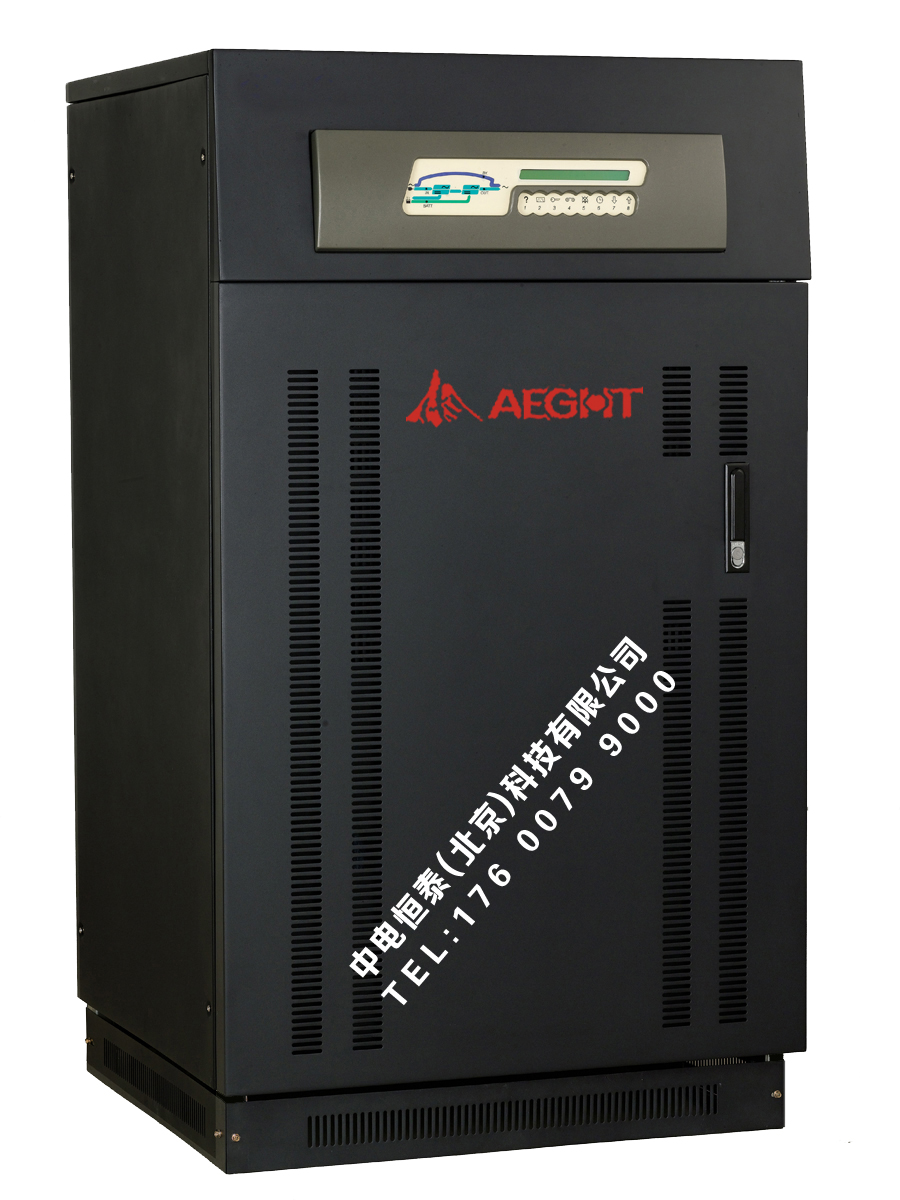

HT3100/3300系列
HT3100/3300系列
功率范圍：
三進單出工頻在線式
ME3100：8KVA～30KVA
三進三出工頻在線式
ME3300：10KVA～400KVA
工作方式：工頻雙變換純?cè)诰�式
應用范圍：
▲ 數據存儲中心、網絡設備、IDC機房
▲ 通信中心、網絡服務器
▲ 發射機站、控制室、醫療儀器設備
▲ 工業自動設備、SMT貼片機設備
性能特點:
▲雙變換純?cè)诰�式設計；
▲UPS主輸入電源和旁路電源可分離，使UPS有雙路電源輸入，從而可分別將兩路不同的市電接入U(xiǎn)PS提高輸出電源供電的可靠性；
▲UPS 內采用輸出隔離變壓器供電方式；
▲采用三階段式的智能電池管理方式（ABM），可針對不同類型的電池和電池容量自動調整充電曲線和放電曲線。并且UPS可以不接入電池而正常工作，方便了電池的維護工作；
▲可靠的防呆式控制開關，UPS的輸入輸出和維護旁路開關均采用了聯動式信號檢測，用戶隨意的開啟和閉合各種控制開關UPS都將自動的轉換工作狀態，不會因?yàn)橛脩魺o(wú)序的閉合控制開關造成電源異常；
▲可控的散熱系統，根據UPS的負載容量和環境溫度自動調節風扇轉速，可延長風扇的壽命并降低UPS的噪音；
▲帶有遠程監控端口，可實時反映UPS的的工作狀態，并提供帶繼電器接點的信號輸出端子方便用戶接入各自通訊和告警設備。同時遠程端子還可控制UPS的工作，實現UPS的開關和手動緊急停機功能；
▲非固定主從并機關系，無需設定主機每臺UPS 均可在主機和從機間自動轉換�？梢詫�(shí)現最多8臺并機，并且可在不同功率UPS間實現并機且按UPS功率大小自動分配。同時可自由的選擇共用電池或獨立電池方式；
▲具有智能報警功能（可選）；
▲基于第六代 IGBT 和高速靜態開關切換技術，可靠性更高；
ME3300系列技術參數表
|
型號 |
HT3108 |
HT3110 |
HT3115 |
HT3120 |
HT31 30 |
HT33 10 |
HT3320 |
HT3330 |
|
額定容量（VA） |
8KVA |
10KVA |
15KVA |
20KVA |
30KVA |
10KVA |
20KVA |
30KVA |
|
工作方式 |
工頻雙變換純?cè)诰�式 |
|||||||
|
輸入 |
||||||||
|
額定電壓 |
380VAC（或400VAC） |
|||||||
|
輸入電壓范圍 |
380VAC（或400VAC）±25%三相四線輸入 |
|||||||
|
輸入頻率范圍 |
50/60Hz±5Hz自動辨別 |
|||||||
|
功率因數 |
≥0.98 |
|||||||
|
最大輸入電流 |
15A |
18A |
27A |
36A |
54A |
18A |
37A |
55A |
|
輸出 |
單相1 |
三相3+N |
||||||
|
輸出電壓 |
220VAC（或230VAC）±1% |
380VAC（或400VAC）±1% |
||||||
|
輸出頻率 |
自動跟蹤輸入頻率 |
|||||||
|
頻率穩定度（電池模式） |
50/60 Hz±0.05% |
|||||||
|
輸出波形 |
正弦波 |
|||||||
|
波形失真度 |
≤2%線性負載，≤3%非線性負載 |
|||||||
|
功率因數 |
0.8 |
|||||||
|
峰值系數 |
3:1（max） |
|||||||
|
整機效率 |
≥97 |
|||||||
|
過載能力 |
過載135%維持10min后轉旁路，過載150%維持1s后轉旁路 |
|||||||
|
轉換時間 |
0ms |
|||||||
|
保護 |
輸入、輸出過壓保護，短路保護， |
|||||||
|
冗余功能 |
串取熱備份或并機 |
|||||||
|
電池 |
|
|||||||
|
電池電壓 |
384VDC |
|||||||
|
充電時間 |
8～10小時完成90%容量 |
|||||||
|
面板顯示 |
|
|||||||
|
LED |
指示電池電壓，市電狀態，逆變，旁路，UPS異常，過載指示 |
|||||||
|
LCD |
顯示輸入輸出電壓，頻率，電池電壓，負載百分比，機內濕度 |
|||||||
|
通訊界面 |
RS232通訊界面 SNMP網絡界面（選件） |
|||||||
|
工作環境 |
|
|||||||
|
運行溫度 |
0～40℃ |
|||||||
|
相對濕度 |
0～95%不結露 |
|||||||
|
儲藏濕度 |
-40℃～55℃ |
|||||||
|
噪聲 |
＜54dB |
＜60dB |
||||||
|
物理特性 |
|
|||||||
|
凈重（Kg） |
190 |
200 |
220 |
240 |
269 |
223 |
260 |
336 |
|
毛重（Kg） |
247 |
256 |
265 |
288 |
305 |
280 |
317 |
393 |
|
尺寸 （W/D/H）（mm） |
555×725×1220 |
|||||||
|
選件 |
并機模塊、諧波濾波器、輸入隔離變壓器、智能監控軟件、SNMP適配, 器 |
|||||||
|
安全標準 |
EN50091-1 EN50091-2 ClassA |
|||||||
|
執行標準 |
YD/T 1095-2000 |
|||||||
|
型號 |
HT-3340 |
HT-3360 |
HT-3380 |
HT-33100 |
HT33120 |
HT-33160 |
HT-33320 |
HT-33250 |
HT-33300 |
|||||
|
額定容量（VA） |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
160KVA |
200KVA |
250KVA |
300KVA |
|||||
|
工作方式 |
工頻雙變換純?cè)诰�式 |
|||||||||||||
|
輸入 |
||||||||||||||
|
額定電壓 |
380VAC（或400VAC） |
|||||||||||||
|
輸入電壓范圍 |
380VAC（或400VAC）±25% |
|||||||||||||
|
輸入頻率范圍 |
50/60Hz±5Hz自動辨別 |
|||||||||||||
|
功率因數 |
≥0.98 |
|||||||||||||
|
最大輸入電流 |
72A |
108A |
130A |
160A |
190A |
245A |
310A |
385A |
470A |
|||||
|
輸出 |
三相3+N |
|||||||||||||
|
輸出電壓 |
380VAC（或400VAC）±1% |
|||||||||||||
|
輸出頻率 |
自動跟蹤輸入頻率 |
|||||||||||||
|
頻率穩定度（電池模式） |
50/60 Hz±0.05% |
|||||||||||||
|
輸出波形 |
正弦波 |
|||||||||||||
|
波形失真度 |
≤2%線性負載，≤3%非線性負載 |
|||||||||||||
|
功率因數 |
0.8 |
|||||||||||||
|
峰值系數 |
3:1（max） |
|||||||||||||
|
過載能力 |
過載135%維持10min后轉旁路，過載150%維持1s后轉旁路 |
|||||||||||||
|
轉換時間 |
0ms |
|||||||||||||
|
電池 |
|
|||||||||||||
|
電池電壓 |
384VDC |
432VDC |
480VDC |
|||||||||||
|
面板顯示 |
|
|||||||||||||
|
LED |
指示電池電壓，市電狀態，逆變，旁路，UPS異常，過載指示 |
|||||||||||||
|
LCD |
顯示輸入輸出電壓，頻率，電池電壓，負載百分比，機內濕度 |
|||||||||||||
|
通訊界面 |
RS232通訊界面 SNMP網絡界面（選件） |
|||||||||||||
|
工作環境 |
|
|||||||||||||
|
運行溫度 |
0～40℃ |
|||||||||||||
|
相對濕度 |
0～95%不結露 |
|||||||||||||
|
儲藏濕度 |
-40℃～55℃ |
|||||||||||||
|
噪聲 |
＜60dB |
＜65dB |
＜70dB |
|||||||||||
|
物理特性 |
|
|||||||||||||
|
凈重（Kg） |
351 |
497 |
556 |
756 |
901 |
1300 |
1350 |
2200 |
2200 |
|||||
|
毛重（Kg） |
408 |
574 |
633 |
856 |
1001 |
1400 |
1450 |
2400 |
2450 |
|||||
|
尺寸 （W/D/H）（mm） |
555×725×1220 |
800×745×1400 |
1070×745×1400 |
1420×745×1810 |
1630/850/19000 |
|||||||||
|
選件 |
并機模塊、諧波濾波器、輸入隔離變壓器、智能監控軟件、SNMP適配,器 |
|||||||||||||
|
安全標準 |
EN50091-1 EN50091-2 ClassA |
|||||||||||||
|
執行標準 |
YD/T 1095-2000 |
|||||||||||||
