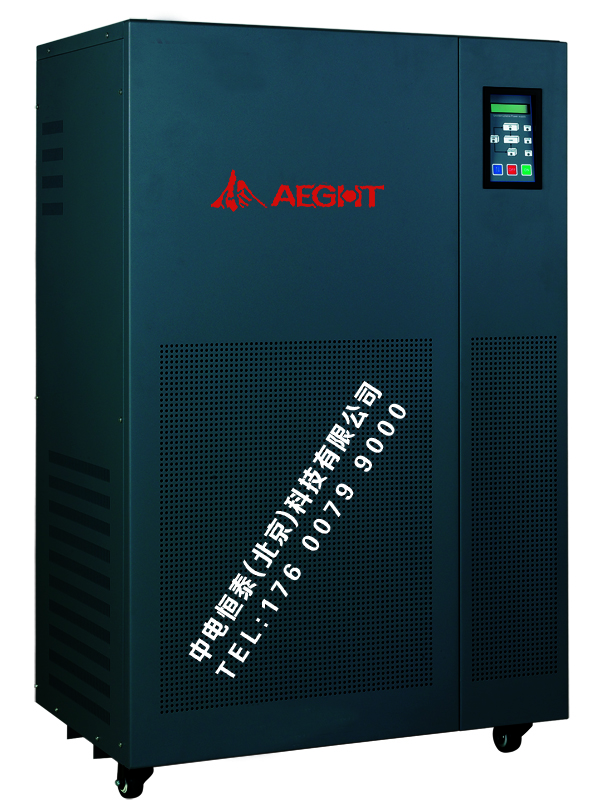

HT-X3100系列
HT-X3100系列
功率范圍：三進單出ME-X6KVA～40KVA 工作方式：工頻雙變換純在線式
應用領域：
網絡機房、ISP服務商、電信、金融、交通、稅務、醫療系統
半導體生產設備、SMT設備
性能特點Features＆Benefits
▲ 雙變換純在線式設計
▲ 親善的LCD界面設計，使人機溝通零距離。
▲ 帶載能力強，負載兼容性好，可以適用各種不同類型的負載，滿足各種應用場合的需求。
▲ 高輸入功率因達0.98以上，市電利用率高
▲ 輸出波型失真率低，減少諧波干擾，可提升供電質量
▲ 具有寬廣的交流輸入電壓范圍，降低了UPS對輸入市電的要求，可與任何形式電力兼容，包括適用工業發電、風力發電等應用場所
▲ 具有寬廣的輸入頻率范圍，保證接入各種燃油發電機均可穩定工作
▲ 冷啟動功能，在無市電的狀態下，可直接用電池組啟動UPS，滿足用戶的應急需求。并具備超強的冷啟動能力，可在滿載的情況下進行冷啟動操作。
▲ 采用先進的恒流恒壓自動轉換充電技術，最大限度活化電池，節省充電時間，從而延長電池的使用壽命
▲ 整機采用先進的抗電磁干擾技術，符合國際標準，具有很好的電磁兼容性，不會對負載設備造成電磁干擾
▲ 可通過RS232接口，使用UPS智能監控軟件可實時顯示UPS運行狀態，自動存儲計算機數據和安全關門計算機等功能。
▲ 通過外置SNMP適配器，UPS具有直接上網功能，提供即時的UPS資料和電源訊息，通過各種網絡管理平臺進行通訊、管理，使UPS即刻成為網絡中的一員。
▲ 設計了輸出過壓、過流、電池欠壓、快速限流和短路保護等功能，避免由于人為操作失誤等帶來的故障，確保設備在各種條件下的可靠工作。
▲ 維護簡便，內部采用模塊化設計，結構簡明、流暢
▲ 基于第六代IGBT和高速靜開關切換技術，可靠性更高
ME-X3100系列技術規格
|
型號 |
HT-X3106 |
HT-X3110 |
HT-X3115 |
HT-X3120 |
HTX3125 |
HT-X3130 |
HT-X3140 |
|
|
額定容量（VA） |
6KVA |
10KVA |
15KVA |
20KVA |
25KVA |
30KVA |
40KVA |
|
|
相 數 |
三相四線制 |
|||||||
|
工作方式 |
雙變換純在線式 |
|||||||
|
輸 入 |
||||||||
|
輸入電壓范圍 |
304～456VAC |
|||||||
|
輸入頻率范圍 |
50Hz/60Hz±5% |
|||||||
|
頻率跟蹤速率 |
1Hz/s |
|||||||
|
輸入功率因數 |
≥0.98 |
|||||||
|
最大輸入電流 |
10A |
16A |
24A |
32A |
40A |
56A |
64A |
|
|
輸 出 |
||||||||
|
輸出電壓范圍 |
220VAC±1%或230VAC±1% |
|||||||
|
輸出頻率范圍（電池模式） |
50Hz/60Hz±5% |
|||||||
|
功率因數 |
0.8 |
|||||||
|
波形失真度 |
≤2%（線性負載） |
|||||||
|
波 形 |
正弦波 |
|||||||
|
整機效率 |
雙轉換模式≥94% 經濟模式≥97% |
|||||||
|
過載能力 |
過載110-150%,維持5min后輸出轉為旁路供電,大于150%,維持300ms后輸出轉為旁路供電 |
|||||||
|
峰值系數 |
3:1(max) |
|||||||
|
暫態電壓 |
電壓最大變化±4%內(100%負載投入或切離) |
|||||||
|
轉換時間 |
0ms |
|||||||
|
保 護 |
輸入、輸出過壓保護，短路保護，過溫保護等 |
|||||||
|
電 池 |
||||||||
|
直流電壓 |
192VDC |
240VDC |
||||||
|
充電時間 |
8～10小時內完成90%容量 |
|||||||
|
面板顯示 |
||||||||
|
LED |
指示電池低壓,市電狀態,逆變,旁路,UPS異常,過載指示 |
|||||||
|
LCD |
顯示輸入輸出電壓,頻率,電池電壓,負載百分比,機內溫度 |
|||||||
|
通訊 |
||||||||
|
通訊界面 |
RS232通訊界面 SNMP網卡界面（選件） |
|||||||
|
保護標準 |
||||||||
|
突波保護 |
符合lEEE527B標示 |
|||||||
|
噪聲保護 |
符合FCC．A標準 |
|||||||
|
抗浪涌能力 |
15/800μS 5KA；10/30μS 20KA |
|||||||
|
防護等級 |
IP21 |
|||||||
|
工作環境 |
||||||||
|
溫度 |
0～40℃ |
|||||||
|
濕度 |
0～95%不結露 |
|||||||
|
儲藏溫度 |
-40℃～55℃ |
|||||||
|
噪聲 |
＜55dB(距箱體1M處) |
|||||||
|
物理特性 |
||||||||
|
凈重（Kg） |
118 |
155 |
240 |
297 |
326 |
336 |
352 |
|
|
毛重 |
138 |
175 |
265 |
327 |
356 |
366 |
382 |
|
|
尺寸（W×D×H（mm） |
310×590×870 |
410×670×935 |
725×430×1180 |
|||||
|
執行標準 |
UD/T1095-2000 |
|||||||
★本公司產品不斷更新改良，最新規格請來電查詢。
