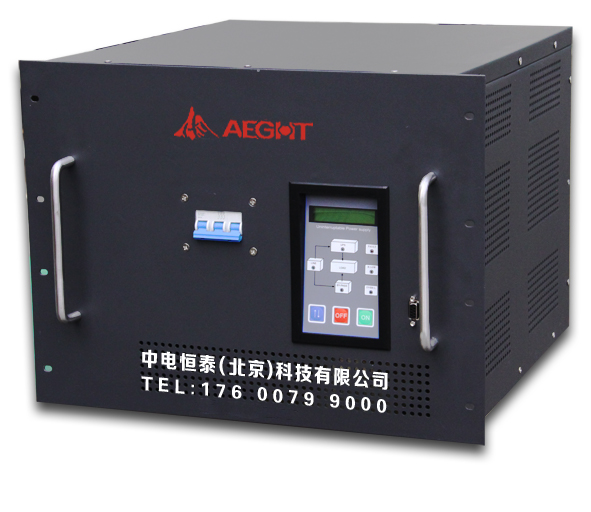

HG系列逆變電源
HG系列逆變電源
功率容量：MG1KVA～30KVA
工作方式：交流主用/直流主用
應用范圍：郵電/鐵道/電力系統
功率容量：MG1KVA～30KVA
工作方式：交流主用/直流主用
應用范圍：郵電/鐵道/電力系統
性能特點Features＆Benefits
■采用智能化CPU控制技術
以快速響應外部環境的變化，并保證整機的控制線路更為簡潔、可靠。
■純凈正弦波輸出
適合于容性、感性等各種類型的負載，滿足一切需要穩定可靠、不間斷純凈正弦波電源供電設備的要求。
■采用先進的抗干擾技術
直流輸入端采用先進的反灌雜音抑制技術，逆變電源內置精密的反噪聲倒灌裝置和和濾波器，符合電磁兼容標準，在與其它通訊設備共用直流屏?xí)r互不干擾。
■輸入隔離
交流輸入端采用輸入隔離變壓器，將逆變器與市電隔離。
■完善的保護功能
具有輸出過/欠壓保護；輸出過載、短路保護，逆變器過溫保護等保護功能，極大地保證了系統運行的穩定性和可靠性。
■極低的零地電壓差
滿足精密儀器對供電電源的要求。
■豐富的LCD面板顯示
準確的提供逆變電源的工作環境和工作狀況信息。并通過LED組合顯示，可快速判斷逆變電源的故障原因和故障部位，使逆變電源的維護更為快捷方便。
■具有智能管理功能
通過RS232接口配合逆變電源智能監控軟件可與電腦進行通訊，逆變電源的各種參數一目了然地顯示在通訊界面上。
■外接SNMP適配器，逆變電源具有遠程網絡管理功能，提供即時的逆變電源資料和電源信息，通過各種網絡管理系統進行通訊和管理。
產品型號
|
型號 |
HGS1K～10K |
HGD1K～20K |
HGE1K～30K |
|
功率范圍 |
1KVA～10KVA |
1KVA～20KVA |
1KVA～30KVA |
|
直流電壓 |
48V |
110V |
220V |
|
主工作方式 |
主用直流 |
主用直流/主用交流 |
主用直流/主用交流 |
|
應用范圍 |
郵電系統 |
鐵路系統 |
電力系統 |
|
備注 |
1-3KVA可定做主用交流工作方式 |
在線工作方式帶交流輸入隔離變壓器 |
在線工作方式帶交流輸入隔離變壓器 |
HG系列逆變電源技術參數表
|
型號 |
HGS1K～10K |
HGD1K～20K |
HGE1K～30K |
|
額定功率 |
1KVA～10KVA |
1KVA～20KVA |
1KVA～30KVA |
|
輸入規格 |
|||
|
輸出電壓 |
176～264Vac（單相）/304～456Vac（三相） |
||
|
輸出頻率 |
50Hz±5%或60Hz±5% |
||
|
頻率跟蹤速率 |
≤1Hz/S |
||
|
輸入規格 |
|||
|
輸出電壓 |
220Vac±1% |
||
|
輸出頻率 |
50Hz±0．5%或60Hz±0．5% |
||
|
功率因數 |
0．8 |
||
|
輸出波形 |
SPWM正弦波 |
||
|
輸出波形失真度 |
≤3%（線性負載） |
||
|
瞬變反應恢復時間 |
≤40ms |
||
|
傳導干擾極限值 |
0．15-0．5MHz時，準峰值＜79dB，平均值＜66Db O．15-30MHz準峰值＜73dB，平均值＜ 66dB |
||
|
效率 |
＞85% |
||
|
峰值因數 |
3：1（max） |
||
|
過載能力 |
30s后轉旁路（正常工作方式，過載125%），負載正常后自動恢復 |
||
|
轉換時間 |
0ms |
||
|
直流規格 |
|||
|
直流電壓 |
48VDC |
110VDC |
220VDC |
|
允許變化范圍 |
40～60V |
93～137V |
184～275V |
|
相對諧波含量 |
＜40mv |
||
|
輸入端反灌相對寬頻雜音電流 |
輸入電壓與負載電流為額定額定值時＜10% |
||
|
輸入端反灌相對電話衡重雜音電流 |
不大于輸入電流的確2% |
||
|
其它功能 |
|||
|
保護功能 |
輸出短路，輸出過載，過溫保護，輸出過/欠壓保護：搞浪涌保護功能 |
||
|
LCD顯示 |
市電輸入電壓，輸入頻率；輸出電壓，輸出頻率，負載百分比，輸入直流電壓，機內溫度 |
||
|
通訊界面 |
RS232（可外置SNMP適配器） |
||
|
工作環境 |
|||
|
溫度 |
0℃～40℃ |
||
|
相對濕度 |
0～93%不結露 |
||
|
海拔高度 |
小于海拔1500米 |
||
|
儲藏溫度 |
-25℃～55℃ |
||
|
物理特性 |
|||
|
|
1KVA～3KVA |
1KVA～10KVA |
1KVA～30KVA |
|
尺寸（W×D×H） |
200×608×538 |
305×585×864 |
452×730×1175 |
|
執行標準 YD/T1095-2000 |
|||
