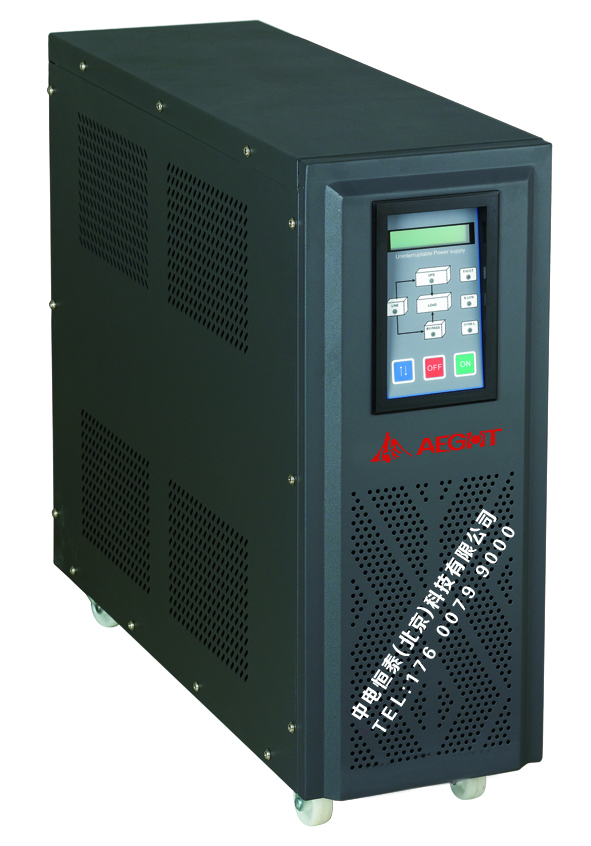

HT-1100系列
HT-1100系列
功率范圍：單進單出ME1KVA～30KVA 工作方式：工頻雙變換純在線式
應用領域：
▲ 工作站、終端機、OA設備、交機機、服務器
▲ 醫療儀器設備、交通管理中心、網絡機房
▲ 工礦設備、監控、保安系統等
性能特點Features＆Benefits
▲ 雙變換純在線式設計
▲ 寬廣的輸入電壓范圍，可延長電池使用壽命
▲ 具有寬廣的輸入頻率范圍，保證接入各種燃油發電機均可穩定工作
▲ 輸出波型失真率低，減少諧波干擾，可提升供電質量
▲ 可并聯的自主均流型充電器，均流不平衡度≤3％，最大限度滿足系統的配置要求
▲ 冷啟動功能，在無市電的狀態下，可直接用電池組啟動UPS，滿足用戶的應急需求。并具備超強的冷啟動能力，可在滿載的情況下進行冷啟動操作
▲ 高輸入功率因達0.98以上，市電利用率高
▲ 帶載能力強，負載兼容性好，可以適用各種不同類型的負載，滿足各種應用場合的需求
▲ 整機采用先進的抗電磁干擾技術，符合國際標準，具有很好的電磁兼容性，不會對負載設備造成電磁干擾
▲ 人性化設的LCD界面，使人機溝通零距離
▲ 可通過RS232接口，使用UPS智能監控軟件可實時顯示UPS運行狀態，自動存儲計算機數據和安全關門計算機等功能。
▲ 具有智能報警功能（可選）
▲ 通過外置SNMP適配器，UPS具有直接上網功能，提供即時的UPS資料和電源訊息，通過各種網絡管理平臺進行通訊、管理，使UPS即刻成為網絡中的一員。
▲ 設計了輸出過壓、過流、電池欠壓、快速限流和短路保護等功能，避免由于人為操作失誤等帶來的故障，確保設備在各種條件下的可靠工作。
▲ 采用綠色整流和逆變技術，為用戶提供清潔的能源
HT1100系列技術規格
1KVA～8KVA
|
型號 |
HT1101H |
HT1102 |
HT1103 |
HT1104 |
HT1106 |
HT1108 |
|
額定容量
|
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
|
相 數 |
單相L+N+G |
|||||
|
額定電壓 |
220VAC或230VAC |
|||||
|
工作方式 |
雙變換純在線式 |
|||||
|
輸 入 |
||||||
|
輸入電壓范圍 |
155～300VAC |
|||||
|
輸入頻率范圍 |
50(60)Hz±20% |
|||||
|
輸入功率因數(PF) |
≥0.98 |
|||||
|
軟啟動 |
0～100% 3-5sec |
|||||
|
最大輸入電流 |
6A |
10A |
14A |
24A |
34A |
45A |
|
輸 出 |
||||||
|
輸出電壓 |
220VAC±1% |
|||||
|
輸出頻率 |
50/60Hz（電池模式） |
|||||
|
功率因數 |
0.8 |
|||||
|
波形失真度 |
≤2%（線性負載） |
|||||
|
波 形 |
正弦波 |
|||||
|
過載能力 |
過載135%維持10min后轉旁路，過載150%維持1s后轉旁路 |
|||||
|
峰值系數 |
3:1（max） |
|||||
|
整機效率 |
雙轉換模式≥94% 經濟模式≥97% |
|||||
|
轉換時間 |
0ms |
|||||
|
保 護 |
輸入、輸出過壓保護，短路保護，過溫保護等 |
|||||
|
電 池 |
||||||
|
電池電壓 |
48VDC/192VDC（可選） |
192VDC/240VDC（可選） |
||||
|
充電時間 |
8～10小時完成90%容量 |
|||||
|
面板顯示 |
|
|||||
|
LED |
指示電池低壓，市電狀態，朔變，旁路，UPS異常，過載指示 |
|||||
|
LCD |
顯示輸入輸出電壓，頻率，電池電壓，負載百分比，機內溫度 |
|||||
|
通訊 |
|
|||||
|
通訊界面 |
RS232通訊界面 SNMP網絡界面（選件） |
|||||
|
保護標準 |
||||||
|
突波保護 |
符合lEEE527B標示 |
|||||
|
噪聲保護 |
符合FCC．A標準 |
|||||
|
抗浪涌能力 |
15/800μS 5KA；10/30μS 20KA |
|||||
|
防護等級 |
IP21 |
|||||
|
工作環境 |
||||||
|
溫度 |
0～40℃ |
|||||
|
相對濕度 |
0～95%不結露 |
|||||
|
冷卻方式 |
智能風扇調速 |
|||||
|
儲藏溫度 |
-40℃～55℃ |
|||||
|
噪音 |
＜55dB(距機器1m處) |
|||||
|
物理特性 |
||||||
|
凈重（Kg） |
46 |
63 |
75 |
65 |
69 |
88 |
|
毛重（Kg） |
56 |
78 |
90 |
85 |
89 |
118 |
|
尺寸（W×D×H）mm S 長機 H標機 |
200×530×460（S） |
200×600×490（S） |
220×580×540（S）
|
220×580×700 |
||
|
200×530×600（H） |
200×600×632（H） |
220×580×700（H） |
||||
|
執行標準 YD/T 1095-2000 |
||||||
10KVA～30KVA
|
型號 |
HT1110 |
HT1112 |
HT1115 |
HT1120 |
HT1125 |
HT1130 |
|
額定容量
|
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA |
|
額定電壓 |
220VAC或230VAC |
|||||
|
工作方式 |
雙變換純在線式 |
|||||
|
輸 入 |
||||||
|
輸入電壓范圍 |
155～300VAC |
|||||
|
輸入頻率范圍 |
50(60)Hz±20% |
|||||
|
輸入功率因數 |
≥0.98 |
|||||
|
軟啟動 |
0～100% 3-5sec |
|||||
|
最大輸入電流 |
56A |
65A |
84A |
112A |
134A |
168A |
|
輸 出 |
||||||
|
輸出電壓 |
220VAC±1% |
|||||
|
輸出頻率 |
50/60Hz（電池模式） |
|||||
|
功率因數 |
0.8 |
|||||
|
波形失真度 |
＜2%（線性負載） |
|||||
|
波 形 |
正弦波 |
|||||
|
過載能力 |
過載135%維持10min后轉旁路，過載150%維持1s后轉旁路 |
|||||
|
峰值系數 |
3:1（max） |
|||||
|
整機效率 |
雙轉換模式≥94% 經濟模式≥97% |
|||||
|
轉換時間 |
0ms |
|||||
|
保 護 |
輸入、輸出過壓保護，短路保護，過溫保護等 |
|||||
|
電 池 |
||||||
|
電池電壓 |
192VDC |
240VDC |
||||
|
充電時間 |
8～10小時完成90%容量 |
|||||
|
面板顯示 |
||||||
|
LED |
指示電池低壓，市電狀態，朔變，旁路，UPS異常，過載指示 |
|||||
|
LCD |
顯示輸入輸出電壓，頻率，電池電壓，負載百分比，機內溫度 |
|||||
|
通訊 |
|
|||||
|
通訊界面 |
RS232通訊界面 SNMP網絡界面（選件） |
|||||
|
保護標準 |
||||||
|
突波保護 |
符合lEEE527B標示 |
|||||
|
噪聲保護 |
符合FCC．A標準 |
|||||
|
抗浪涌能力 |
15/800μS 5KA；10/30μS 20KA |
|||||
|
防護等級 |
IP21 |
|||||
|
工作環境 |
||||||
|
溫度 |
0～40℃ |
|||||
|
相對濕度 |
0～95%不結露 |
|||||
|
儲藏溫度 |
-40℃～55℃ |
|||||
|
噪音 |
＜55dB(距機器1m處) |
|||||
|
物理特性 |
||||||
|
凈重（Kg） |
100 |
120 |
150 |
220 |
230 |
245 |
|
毛重（Kg） |
130 |
140 |
175 |
250 |
260 |
275 |
|
尺寸（W×D×H）mm S 長機 H標機 |
300×590×870 |
410×670×935 |
730×460×1180 |
|||
|
執行標準 YD/T 1095-2000 |
||||||
★ 本公司產品不斷更新改良，最新規格請來電查詢。
HT1100-RM機架規格尺寸如下：
|
機器型號 |
直流電壓 |
外形尺寸W×H×D (mm) |
|
機架ME1101-RM |
48VDC |
483×267×480 |
|
機架ME1102-RM |
48VDC |
483×356×480 |
|
機架ME1103-RM |
48VDC |
483×356×480 |
|
機架ME1104-RM |
192VDC |
483×356×460 |
|
機架ME1106-RM |
192VDC |
483×356×460 |
|
機架ME1108-RM |
192VDC |
|
|
機架ME1110-RM |
192VDC |
★本公司產品不斷更新改良，最新規格請來電查詢。
